　　結構與用途

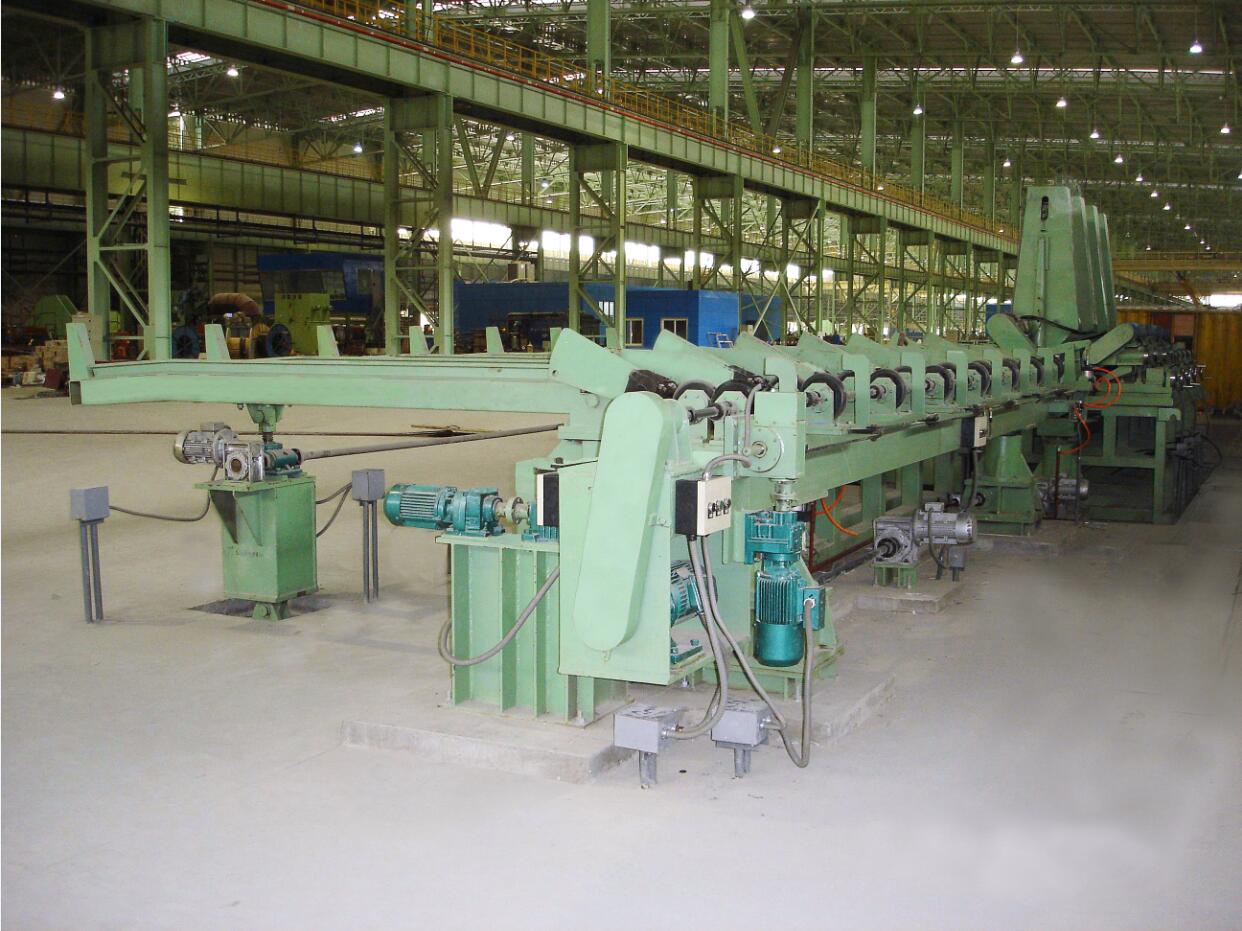

　　本設備為四頭砂帶無心磨床生產線，是用來對棒材、鋼管外圓表面進行磨削、拋光的專用設備。它采用無心磨削原理，對小規格的棒材、管材進行拋光。其主要性能概述如下：

　　該磨床主機部分由四套磨頭組成，每套磨頭上安裝不同粒度的砂帶，可以實現從粗磨、半精磨、精磨到拋光的連續加工;

　　采用水磨方式，以提高磨削質量，改善生產環境;

　　在磨頭組的末端，設置除水裝置，能有效的去除殘留在工件表面的冷卻液，使生產場地保持干凈;

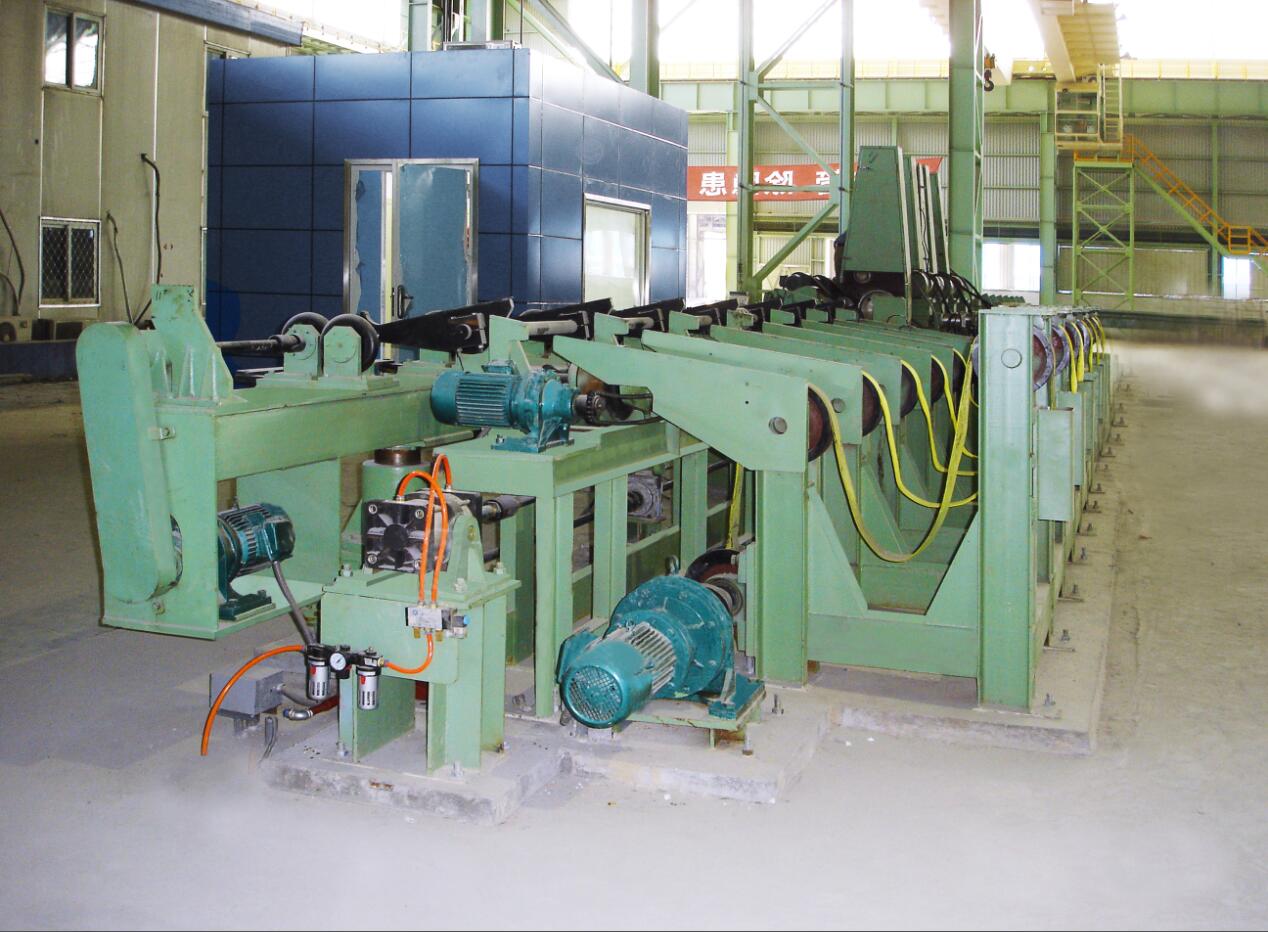

　　該設備配有上料臺架、擋料裝置、上料機構、工件托輥機構(上料段托輥、中間段托輥和下料段托輥)、下料裝置、工件對齊裝置及軟收集裝置等。能實現工件的自動上下料和軸向自動送進，以實現批量生產自動化。采用計算機控制，操作簡單安全。

　　砂帶更換方便，輔助時間少，加工效率高。

　　主要技術參數

　　1、砂帶規格3500mm×150mm(周長×寬度)

　　2、砂帶粒度60#~400#

　　3、工件直徑范圍Φ14~Φ80mm

　　4、工件長度范圍2000-7000mm

　　5、工件允許彎曲度≤2.5/1000(非單向彎曲)

　　6、表面粗糙度Ra≥0.4μm

　　7、導輪傾角α≤10°

　　8、砂帶線速度10-40m/s(變頻無級可調)

　　9、導輪轉速

　　10、工件軸向進給速度20-80r/min(變頻無級可調)

　　1～5m/min

　　11、磨頭電機7.5KW, 1440r/min

　　12、導輪電機0.55KW, 1390r/min

　　13、電源

　　注：可根據用戶的工件參數定制設備，磨頭數量根據磨削要求進行增減。380V, 50Hz，
