　　結構與用途

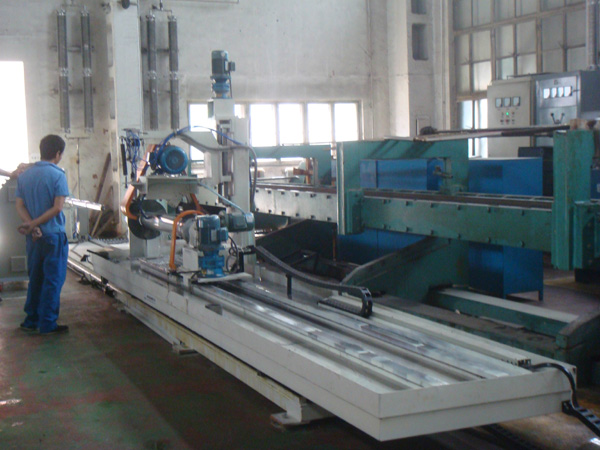

　　本設備主要用于管材內表面進行帶水往復式拋磨或定點拋磨。管材在拋磨時頭、尾兩端由三爪卡盤夾持，并由驅動機構帶動管材旋轉。對內徑≥φ85的管材，可采用高速磨桿帶動膠輪式砂圈拋磨或千頁輪拋磨;對內徑<φ85的小直徑管材，可采用非轉動磨桿以管材轉動進行低速砂帶或砂紙拋磨。本設備還配有外圓磨頭，可對管材的外表面進行磨削、拋光。但內、外圓不能同時進行磨削。

　　全套設備由內圓磨頭、外圓磨頭、動力滑臺、工件頭架、尾座、托輪機構、床身、冷卻循環及冷卻液防護系統、氣動系統和電氣控制系統等組成。

　　工件參數：

　　待拋磨的管材為薄壁管，其規格及重量情況如下：

　　1)外徑：φ30～φ170

　　2)內徑：φ26～φ145

　　3)壁厚：1.6～12mm

　　4)長度：1.0～4.6m

　　5)直線度：不超過2mm/m

　　6)重量：1～40Kg

　　7)拋光后管材內、外表面粗糙度Ra≤0.8μm，拋磨紋理均勻一致;

　　注：可根據用戶的工件參數定制設備。
